龟甲网耐磨胶泥在烟道中的核心作用十分突出。首先是超强耐磨抗冲刷，该胶泥以刚玉、莫来石为核心耐磨骨料，成型后耐磨性能可达16Mn钢的10倍，远超普通钢材和耐火材料，能抵御烟道内高速流动的煤粉、矿粉、粉煤灰等硬质粉尘的持续冲刷，彻底解决烟道内壁磨损破损问题。其次是耐高温抗老化，产品适配≤1450℃高温工况，高温环境下不会松散、变形、开裂，低温环境可稳定重熔，长期在烟道高温烟气环境中使用，性能始终稳定，不会因温度交替变化出现脱落失效。

它具备耐酸碱防腐蚀特性，烟道烟气中含有的酸性、碱性腐蚀介质，不会对胶泥涂层造成侵蚀，能有效隔绝烟气与烟道基材，避免设备锈蚀穿孔。另外，产品韧性优异、无接缝整体成型，搭配1Cr13材质龟甲网形成复合防护层，抗冲击、抗断裂能力强，不会出现局部空鼓、脱落、漏风等问题，有效延长烟道设备使用寿命，适配各类工业烟气工况。

一、施工前准备：打好基础，避免后期空鼓脱落

施工前期准备直接决定涂层的附着力和使用寿命，重点做好两大核心工作，全程保证施工环境温度在5-35℃，避开极端高低温天气。

1.烟道基材表面清理：彻底清理烟道施工区域内壁，铲除表面油污、浮尘、铁锈、松散老旧衬里及杂质，确保施工面干净、干燥、坚实，无任何附着物。如果内壁存在凸起、破损部位，提前打磨平整、修补规整，保证后续胶泥可以紧密贴合基材。

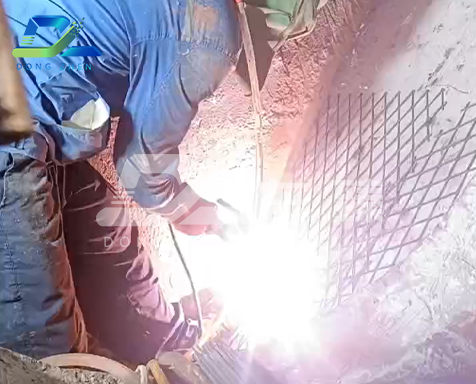

2.龟甲网检查校准：确认烟道内壁焊接的1Cr13龟甲网安装牢固、无松动、无变形、网孔均匀，规格符合15*1.5*50标准。重点检查焊点是否饱满、无虚焊、漏焊，网面无翘起、翘边，清理网体表面浮渣灰尘，保证龟甲网与基材、胶泥能充分结合。

二、配料搅拌：精准配比，保证胶泥性能达标

本产品为干粉料、结合剂、固化剂组合配比，配比固定、操作简单，严禁随意更改比例或与其他材料混用。

1.物料配比标准：干粉骨料、结合剂、固化剂按厂家标准配比操作，结合剂添加比例为10%，行业通用配套标准为12袋干粉料（25公斤/袋）搭配1桶结合剂（35公斤/桶）、适配对应固化剂（10公斤/桶）。

2.标准化搅拌步骤：先将干粉骨料、固化剂放入搅拌设备中充分干拌，混合均匀后，再缓慢加入结合剂持续搅拌，全程搅拌5—7分钟，直至物料变成均匀、细腻、无颗粒的黏稠糊状，流动性适中、不结块、不流水即可。

3.时效要求：胶泥搅拌完成后，必须在2小时内用完，超时物料会固化失效，严禁二次加水、加料复用，避免影响施工质量。

三、现场涂抹施工：规范操作，成型密实无缺陷

搅拌好的胶泥可人工或机械施工，核心是保证涂层密实、贴合紧密、厚度均匀，标准施工厚度控制在20—50mm。

1.分层填充压实：将糊状胶泥均匀涂抹在烟道龟甲网表面，重点将胶泥充分压入龟甲网所有网孔内部，反复拍打、锤实，确保网孔完全填满、无空洞、无缝隙，让胶泥、龟甲网、烟道基材三者牢牢结合为一体，杜绝空鼓、分层问题。

2.整体找平修整：整体涂抹完成后，对烟道内壁涂层表面进行精细找平处理，抹平凹凸部位，保证整体表面平整光滑、厚薄均匀，无明显接缝、凸起和凹陷，避免后期积灰、积料造成局部磨损加剧。

3.边角重点处理：烟道拐角、接口、弯道等易磨损重点部位，可适当加厚涂层，压实修整到位，强化薄弱部位的耐磨防护效果。

四、养护固化：科学养护，保障高强度性能

养护是胶泥成型、提升强度的关键环节，严禁施工后立即投产使用，严格遵循养护周期。

1.初期养护：施工完成后，自然静置养护24小时，其间禁止触碰、碾压、冲刷涂层，保持施工环境干燥通风，避免雨淋、受潮、低温冻害。

2.强度成型：施工3天后，胶泥即可达到设计高强度，形成陶瓷级结合强度（150MPa+），远超普通耐火材料；养护7天后，可完全投入烟道正常运行使用。

五、施工核心注意事项

1.全程规避极端施工环境，环境温度低于5℃或高于35℃时禁止施工，易造成固化不均、开裂脱落。

2.所有施工工具、容器必须干净无杂质，严禁混入其他水泥、涂料、粉料等异物，破坏胶泥原有性能。

3.高空烟道施工时，必须做好安全防护措施，规范佩戴劳保用品，保障施工安全。

4.产品储存需放置在室内干燥环境，做好防雨防潮措施，质保期2年，过期物料禁止使用。

综上，龟甲网耐磨胶泥凭借耐磨、耐高温、耐腐蚀、无接缝、易施工的优势，完美适配工业烟道复杂工况。只要按照标准化流程施工养护，就能让烟道内壁形成一层坚固耐用的长效防护层，是各类工业烟道耐磨防腐改造、翻新维修的最优选择。

武汉东臻科技有限公司成立于2009年，与科研院所深度合作，专注于龟甲网耐磨胶泥，耐磨陶瓷涂料，耐磨可塑料，耐磨浇注料，耐火材料的生产和销售。公司服务电厂、冶金等多行业上千家客户，产品达三百余类，涵盖耐磨防腐材料、陶瓷制品等，可提供定制化解决方案，秉持专业精神提供优质产品与服务。如果您有工程以及材料方面的需求，欢迎来电咨询洽谈，我们将竭诚为您提供专业、高效的服务！
